道路交通信號倒計時顯示器有哪些標準與產品要求呢？在這里順泰交通的小編為您做個詳細的介紹！
范圍
本標準規定了道路交通信號倒計時顯示器的分類與命名、 要求、 試驗方法、 檢驗規則、 安裝、 標志、 包
裝、 運輸和貯存。
本標準適用于道路上使用的交通信號倒計時顯示器。
2 規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件， 其隨后所有
的修改單(不包括勘誤的內容)或修訂版均不適用于本標準， 然而， 鼓勵根據本標準達成協議的各方研究
是否可使用這些文件的最新版本。凡是不注日期的引用文件， 其最新版本適用于本標準。
G B/T 2423.1- 2001 電工電子產品環境試驗 第 2 部分:試驗方法 試驗A : 低溫(i dt IEC 68- 2-
1:1990)
G B/T 2423. 2- 2001 電工電子產品環境試驗 第 2 部分:試驗方法 試驗 B :高溫(i dt IEC 68- 2-
2:1974)
G B/T 2423. 3- 1993 電工電子產品基本環境試驗規程 試驗 C a:恒定濕熱試驗方法(eqv IE C
68-2-3:1984)
G B/T 2423.10- 1995 電工電子產品環境試驗 第 2 部分: 試驗方法 試驗 Fc 和導則:振動(正弦)
(idtIEC 68-2-6:1982)
G B /T 2423. 17- 1993 電工電子產品基本環境試驗規程 試驗 K a : 鹽霧試驗方法(eqv I E C 68-2-
11:1981)
G B 4208- 1993 外殼防護等級(IP 代碼)(eqv I EC 529:1989)
GB 4599- 1994 汽車 前照燈配光性能
GB/T 8417- 2003 燈光信息顏色
G B 14886 道路交通信號燈安裝規范
G B 1 4887- 2003 道路交通信號燈
G B/T 17626. 4- 1998 電磁兼容 試驗和測量技術 電快速瞬變脈沖群抗擾度試驗(i dt I E C
61000-4-4:1995)
G B/T 17626. 5- 1999 電磁兼容 試驗和測量技術 浪涌(沖擊)抗擾度試驗(i dt I E C 61000-4-5:
19 95 )
G B 50169- 1992 電氣裝置安裝工程接地裝置施工及驗收規范
G A 47- 2002 道路交通信號控制機
3 術語和定 義
下列術語和定義適用于本標準。
倒計肘顯示器(以下簡稱倒計肘器) count i ng dow n di spl ay uni t
能夠同步顯示對應道路交通信號相位剩余時間的設備。
G A /T 508- 2004
3 .2

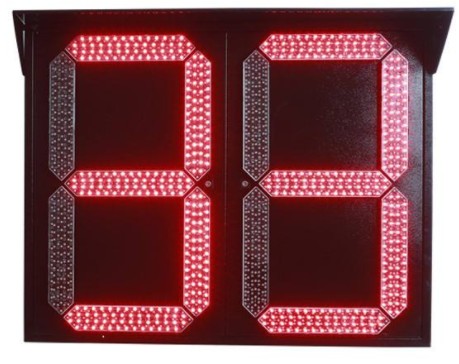

致碼 顯示倒計 時器 counting dow n num eral display uni
以標準7 段碼顯示信號相位時間的倒計時器。
摸擬顯示倒計時器 count i ng dow n si m ul at i ve di spl ay uni t
以光帶遞減方式模擬顯示信號相位時間的倒計時器。
3 .4
通訊式 倒計時器 communi cat i on m et hod count i ng down di spl ay uni t
通過數據通訊接口與道路交通信號控制機進行數據通訊的倒計時器。
3 . 5
學習式倒計時器 st udyi ng met hod count i ng down di s pl ay uni
能自行檢測信號相位時間， 并能夠 自動調整顯示的倒計時器。
學習狀態 st udyi ng st atus
學習式倒計時器在進人正常顯示前， 對信號相位時間進行檢測時的顯示狀態。
3 .7
黃閃控制 fl ashi ng yel l ow c ontrol
黃燈信號以固定頻率閃爍的控制方式。
[G A 47- 2002 的3.12幾
信號相位 si gnal phas e
在一個信號周期內， 同時獲得通行權的一個或多個交通流的信號顯示狀態。
[G A 47- 2002 的 3.2]
4 分類與命名
4.1 倒計時器的分類
4.1.1 按顯示方式分類
按顯示方式分類， 倒計時器可分為數碼顯示倒計時器和模擬顯示倒計時器。
4. 1.2 按工作方式分類
按工作方式分類， 倒計時器可分為通訊式倒計時器和自 適應式倒計時器。
4.1.3 按供電方式分類
按供電方式分類， 倒計時器可分為直接供電式倒計時器和信號燈取電式倒計時器。
5 要求
5 1 外觀、 尺寸、 材料及結構性能
5.1.1 外觀
倒計時器機箱內、 外表面應光潔、 平整， 不應有凹痕、 劃傷、 裂縫、 變形和毛刺等缺陷。箱體表面應有
牢固的防銹、 防腐蝕鍍(涂)層。轉動部件應活動靈活， 緊固部件不松動。
顯示單元與倒計時器箱體應連接緊密， 無松動。顯示單元應密封， 密封表面應平整。
5.1.2 尺寸
5.1.2.1 數碼顯示倒計時器
用于 輔助顯示及人行橫道信號燈的數碼顯示倒計時器的 透光面尺寸為允00 m m 或300 m m X
300 m m ， 允許尺寸偏差為士10% e
用于機動車信號燈的數碼顯示倒計時器的尺寸應符合表 1 要求
表 1 倒計時器的尺寸 單位為毫米
遮 沿 伸 出 機 殼 夕 卜 長 度 } 數 字 間 距 { 字 寬 f 字 高 }
> 3 0 0 > 5 0 2 5 0 - 3 0 0 5 0 0 - -5 5 0
> 4 0 0 > 1 5 0 4 0 0 --4 5 0 7 5 0 -- 8 5 0
5.1.2.2 模擬顯示倒計時器
用于輔助顯示及人行橫道信號燈的模擬顯示倒計時器的透光面的尺寸應不小于 150 m m X
400 m m 。用于機動車信號燈的模擬顯示倒計時器的透光面的尺寸可以依據路口大小和道路交通信號
燈的尺寸作相應設計。
5.1.3 材料
倒計時器箱體的 材料應符合G B 14887- 2003中4.7.2的要求。
5.1.4 結構性能
倒計時器的箱體設計應滿足戶外的使用條件， 并便于安裝、 使用和維護
